1. 系统概述

体育跑步计时系统采用射频识别（RFID）系统和125K低频激活技术、计算机信息处理等高新技术与体育运动相结合，便于运动员携带而不影响其竞技状态。该系统计时精度可达10ms，完全可以满足现代体育竞技的要求，同时可用于对多个人物目标跑步统计以及管理。可用于学校学生跑步比赛或者跑步成绩的统计及管理，提高了跑步成绩的精确度，节省了人力及时间。

2. 系统原理

 每当运动员带着计时芯片腕带标签经过跑道处计时地毯天线时，125K低频激活天线能够立即激活计时芯片腕带标签信息，计时芯片腕带标签实时主动发送数据给附近的计时读写器，读写器再将读到的卡数据上传给连接的计算机，计算机得到运动员的有关信息，并记录下通过时的对应时刻，用专用软件对该信息作一系列处理。上传给计算机后台系统软件，后台系统软件将采集到的开始时间、卡片信息与相应运动员信息对应，统计比赛情况，从而实现对跑步项目自动计时的目的。
    该系统可在终点铺设一组地感线圈，用于比赛计时，亦可在跑道设置多个地感线圈用于实时监控运动员比赛情况。

3. 系统架构与方案阐述

RFID运动会检录计时计圈系统主要由计时计圈设备和系统软件两大部分组成

3.1   计时计圈设备组成部分

1)       RFID计时读写器。计时读写器为2.4G和125K，计时读写器主要是负责数据采集标签发出的信号，通过RJ45网线或者串口485把标签数据发送到后台服务器

2)       RFID计时芯片腕带标签。计时芯片腕带标签为2.4G与125K双频半有源RFID电子标签，标签定时向外发送2.4G信号，和接收125K激活信号。标签内置电池，电池可更换，因为标签的功耗较低，所以标签的一块电池，正常情况下能用2年。电子腕带标签人员进行佩戴

3)       125K低频缆式天线，也叫计时地毯天线，通过2芯线和计时读写器进行连接，天线在地面布设一个矩形的地感线圈。用于激活唤醒经过此地感线圈的计时芯片电子腕带标签

4)       网络设备

5)       计算机及服务器

3.2   计时计圈系统软件组成

RFID计时计圈系统软件采用云计算技术，通过云计算的设计可以把大量的数据处理工作通过多台服务器共同来完成，避免了单台服务器处理所有的数据带来的运算压力。

4. 系统功能介绍

4.1   运动员数据实时统计

运动员戴着电子腕带跑完后，关于计时计圈的数据信息在后台软件实时统计显示

4.3   运动员数据的查询

在软件里面可以输入运动员的信息，查询到相关的数据

4.4    运动员数据导出

当一组运动员跑完之后，数据实时在后台软件生成，考官可以实时对这组运动员的数据进行导出成EXCEL，可以直接进行成绩的打印，和运动员进行确认

5. 系统软件介绍

5.1   计时计圈软件界面

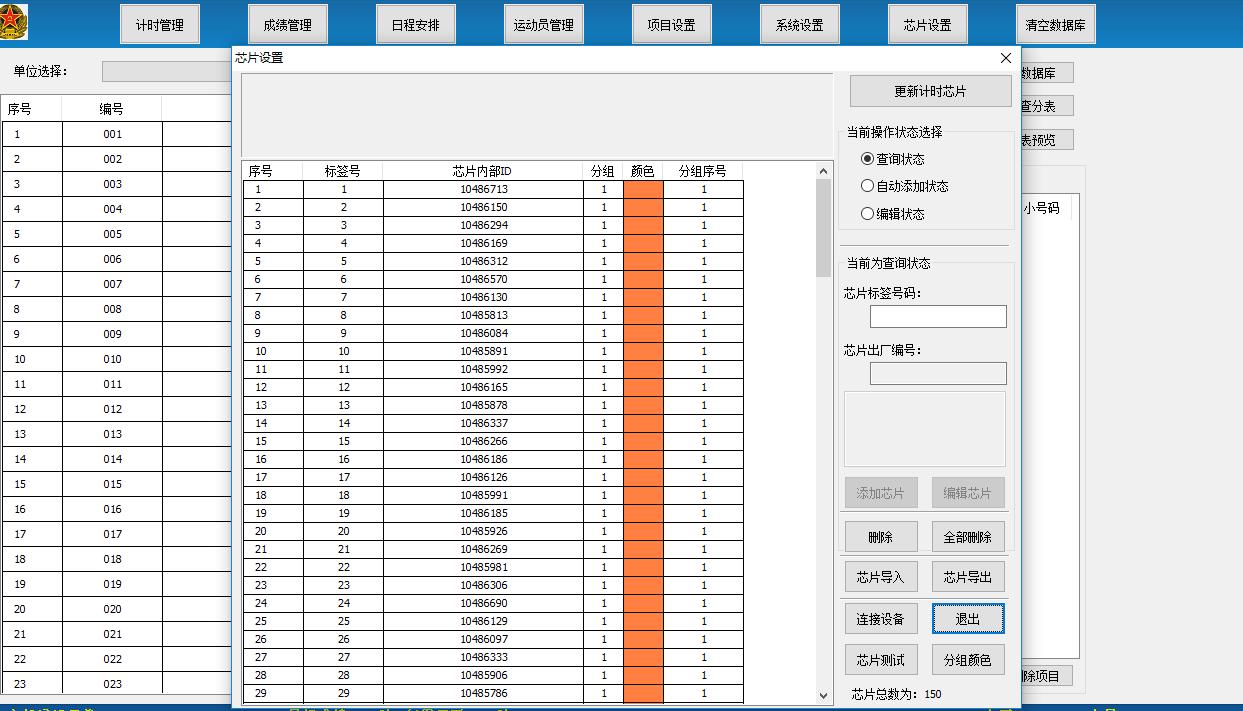

5.2   人员标签与人员信息绑定

5.3   运动员成绩的导出确认

6. 系统组成及架构

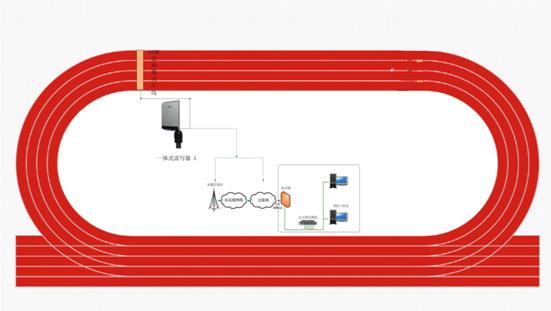

图：计时计圈系统网络拓扑图

 整套系统由计时读写器R200、计时芯片腕带标签T201、125K低频地感线圈(计时地毯天线P100)、专用软件和控制计算机五部分组成。

7. 系统硬件介绍

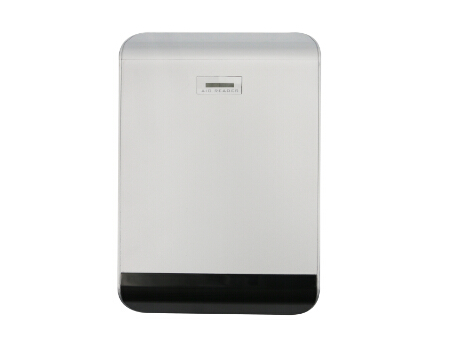

1)   计时读写器XY-R200

识别距离 ： 0 ～ 150米
识别速度 ： 200 公里 / 小时
识别能力 ： 同时识别 500张以上的标签
识别角度 ： 定向（垂直30° 水平30°）
极化方式 ： 双极化(可满足标签朝向多变的应用)
天线增益 ： 14dBi
工作频段 ： 2.4GHz、125KHz（可扩3路低频天线）
功耗标准 ： 工作功率为毫瓦级
通信机制 ： 基于 HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，多个设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
实时时钟 ： GPS自动授时
计时精度 ： ±10毫秒
存储空间 ： 板载2M Byte，支持8G Micro SD卡
接口标准 ： RS232、RS485、Wiegand、RJ45、TTL、WiFi、GPRS等可选
扩展I/O ：  开关量信号输入与输出各3路
电源标准 ： DC 7.5～24V   800～3000mA
封装特性 ： 耐酸碱工程塑料
?可 靠 性 ： 防水等级IP67，满足工业级应用要求
?尺  寸 ： 266×178×46mm
?重  量 ： 1.8kg
?安装方式 ： 专用安装支架或立杆套件

2)   计时芯片腕带标签XY-T201

识别距离 ： 0 ～ 100米可调
识别速度 ： 200 公里 / 小时
识别能力 ： 具备200张/秒的防冲突性能
识别方式 ： 全向识别
可变增益 ： 0～3级可按需选定
工作频段 ： 2.45GHz、125KHz
通讯速率 ： 250K
通信机制 ： 基于HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，多个设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
功耗标准 ： 平均工作功率为微瓦级
使用寿命 ： 1年
电压检测 ： 电压低可通过无线或蜂鸣同时预警
封装特性 ： ABS+PC材质，抗高强度跌落与振动
环境特性 ： 工作温度－40℃ ～＋85℃   工作湿度＜95％
可 靠 性 ： 防水防尘，满足工业环境要求
外    形 ： 双耳方型
尺    寸 ： 40×36×12 mm
重    量 ： 12g
安装方式 ： 加装表带佩戴

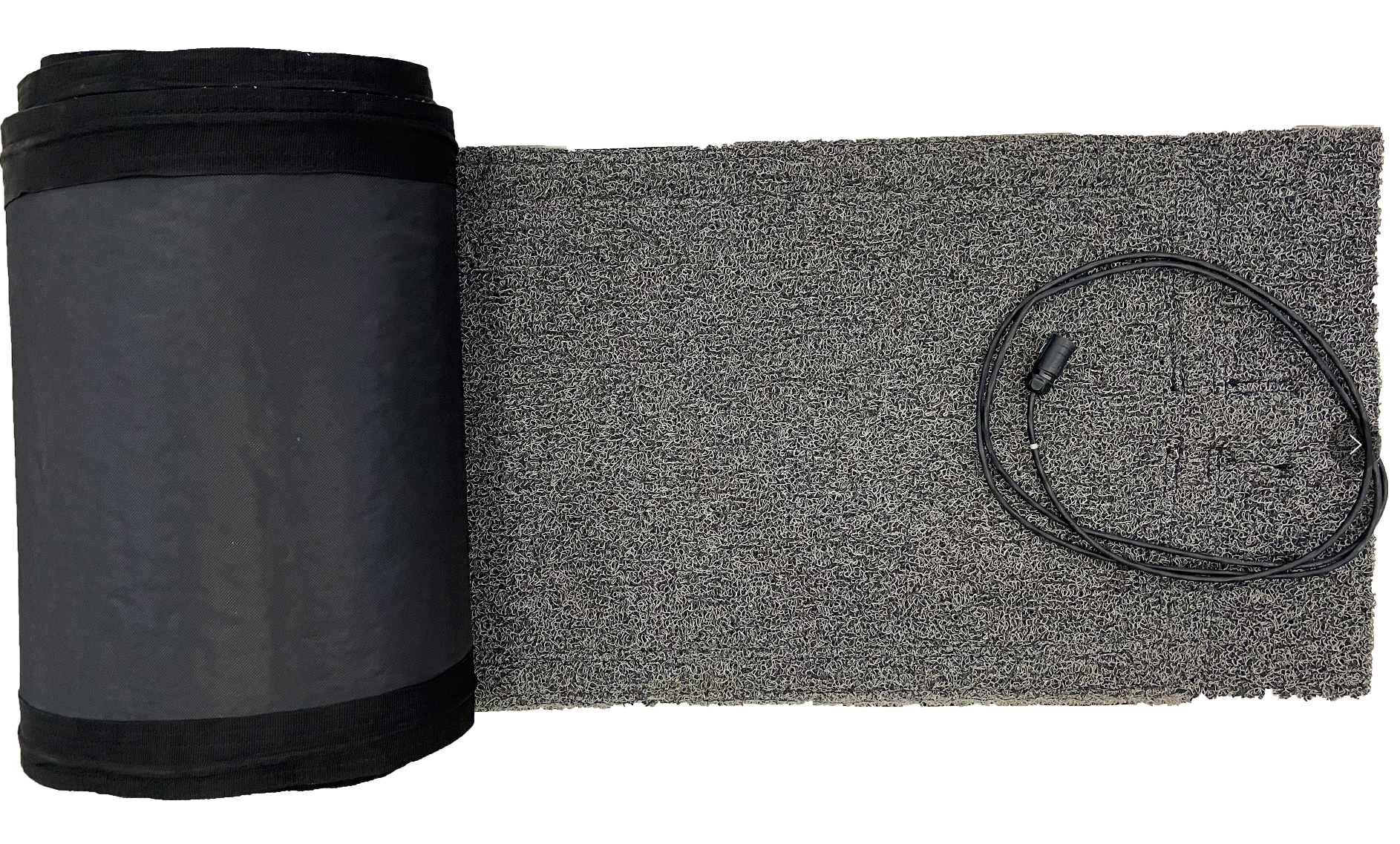

2)   计时地毯天线XY-P100

1.工作频栋拿殴俜接蜗吠净

 射频ＲＦＩＤ双频工作频段支持无线通信接收频率2.4GHz。

2.工作频段二

 射频ＲＦＩＤ双频工作频段支持无线通信发射频率125KHz。

3.激活范围

激活范围支持1米- 10米自定义设置。

4.地毯尺寸

地毯尺寸单块长度不低于5米，宽度为30厘米（标准品，非标除外）；可根据跑道宽度定制地毯天线。

5.地毯重量

地毯重量单块为3Kg（标准品，非标除外，长度不同重量有所区别）。

6.地毯材料

地毯材料为环保且防水、防滑、防静电、使用维护、运输储存方便。

7.安装方式

安装方式为收卷方式设计，便于快速展开和撤收，拒绝现场组装式安装。

8.特性参数

低频工作，抗强干扰，不受大气环境影响。

计时地毯天线广泛应用于专业体育赛事：

田径中长跑、竞走、马拉松、铁人三项、接力赛、游泳、自行车、摩托车、越野滑雪、轮滑、卡丁车等众多正式体育赛事项目。

教育领域：

广泛运用在学校运动会、冬季长跑、体育测验、体校日常训练和测验，中高考计时。

部队及军队院校：

日常训练、考核及比赛， 主要运用于：3000米、5000米、400米障碍、10米×5往返跑等。

8. 服务技术支持

◆ 故障处理如系统发生故障，则公司先无条件的为客户提供技术支持，包括电话技术支持和技术人员到现场进行解决问题。

◆ 需求更改如有修改软件的需求，在软件基本需求不变时公司免费修改应用软件模块。
◆ 额外收费的情况，设备增加或者需要增加使用新的功能模块或子系统。

售后服务方式：

◆ 免费咨询热线公司提供24小时电话热线免费咨询服务。
◆ 保修期内，提供无偿的技术服务，包括硬件设备的更换等。

◆ 远程诊断服务通过网络直接登录到系统中，对出现的问题进行分析或会诊，也可直接即时对系统进行优化和完善。
◆ 在实施期间，可以根据用户的需求公司派遣一名技术人员到现场进行技术服务。

◆公司的技术人员会按照设备的情况进行讲解，教会客户怎么进行设备和软件的操作，保证能熟悉熟练的应用设备和软件

9. 售后服务

 网上服务

通过网站，提供在线技术支持服务

 热线服务

            经验丰富的技术人员可以通过电话与传真解答用户的各种技术问题，及时解决一般性故障。

            远程维护服务

            在用户许可的情况下，对于用户出现的硬件故障，公司的维护人员将通过远程网络提供实时在线服务，为用户排除故障。

 现场紧急服务

            对于突发的系统故障，如果情况紧急或不便于使用远程手段解决，公司将指派具有丰富经验的技术人员赶赴现场，进行现场技术支持服务。
