1. 中长跑运动训练训练计时系统应用背景

伴随着智能化管理的逐步完善和智能化信息化硬件设施的不断更新升级，RFID的应用迅速的渗透到各个行业及领域。对于中长跑而言需要一种简单、准确、高效的计时系统。由于中长跑（3km、5km、10km、竞走）参赛人员多、水平层次不齐、冲刺时间长等特点决定人工计时以及全自动终点摄影都不能满足高效、准确的统计比赛成绩的要求。另外中长跑还有着不可重复性，这就要求计时设备能够准确稳定记录并保存比赛结果数据。本公司运用半有源RFID技术自动计时系统结合全自动电子摄像计时设备能够准确地判读运动训练员的名次和成绩，确保比赛的公开、公平、公正。

2. 中长跑运动训练计时系统组成及特点

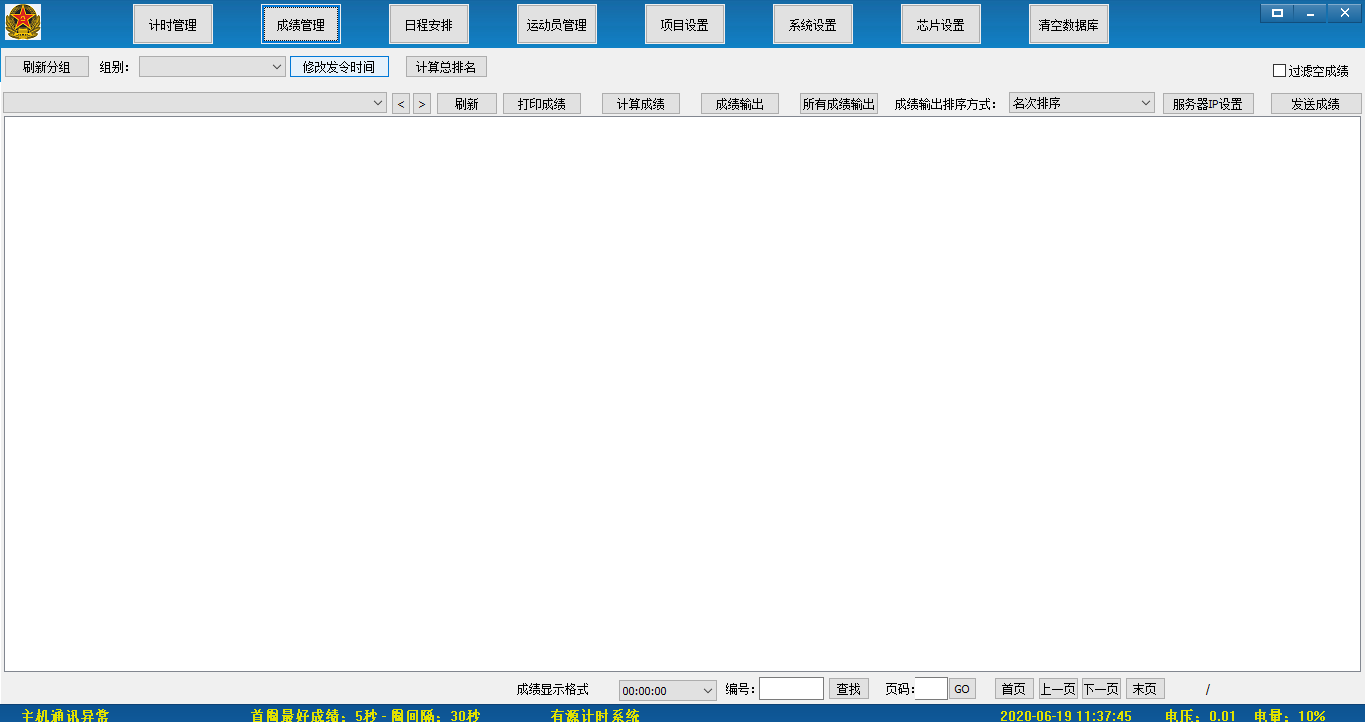

后台数据处理中间件；

可视化比赛人员信息录入显示模块；

数据保存、统计、导出模块；

数据录入,包括选手姓名,性别号码等信息

比赛分组及比赛方式，可以设置比赛的圈数

数据保存统计导出功能

3. 中长跑运动训练计时系统硬件组成和产品

3.1 运动训练计时系统读写器（电子智能计时主机）

采用双频计时，低频触发，高频接收数据，提高计时精度及测试人数。

自带存储，可存储20万条数据。

主机自带3.2寸液晶显示屏，实时显示芯片ID及时间。

主机支持2条低频地毯，每条地毯长度10米。

主机配有测试低频线圈开关，方便测试验证芯片标签。

主机尺寸：397mmx234mmx312mm，5.5KG。

无线电子发令系统，触发距离空旷环境可达1000米。

电子发令系统声音，闪光，无线信号同时发出，启动计时主机及计时屏。

主机支持6个项目同时测试，提高测试效率。

主机自带电池支持连续工作可长达12小时。

计时芯片采用低功耗方案，1年内不需要更换电池。

200km/h高速通过仍可精确计量。

以太网口同步时间、数据传输。

防水、防压、防尘、双卡锁外壳设计。

支持脱机工作，测试结束后电脑软件提取设备主机数据。

软件支持语音报圈，播报语速可动态设置。

全彩LED大屏幕实时显示运动姓名、编号、成绩及剩圈。

全彩LED大屏配置航空箱，方便收纳及安装。

配置实时终点计时屏，内置12v 20HA锂电池，电量电压显示。

计时屏支持连续工作8小时以上，时分秒与分秒百分秒格式切换。

计时屏尺寸：1000mmx305mmx75mm，红色8字模块显示

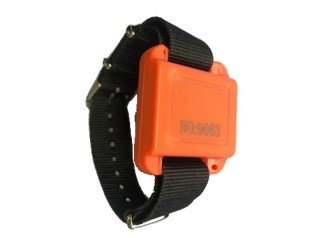

3.2 运动训练计时芯片（计时芯片腕带标签）

工作频段 ： 2.45GHz、125KHz

通讯速率 ： 250K、1M、2M b/s三种可选

通信机制 ： 基于HDLC 时分多址和同步通信机制

抗干扰性 ： 频道隔离技术，多个设备互不干扰

安 全 性 ： 加密计算与安全认证，防止链路侦测

功耗标准 ： 平均工作功率为微瓦级

电池配置 ： 扣式锂锰电池，容量246mAh

使用寿命 ： 1～2年，可更换电池

功率，电池超长待机时间

每秒峰值可通过200个芯片

高抗干扰性：能适应各种严酷恶劣环境

芯片尺寸：40毫米x36毫米x11毫米

安装方式 ： 加装表带佩戴

3.3 125K触发天线（计时地毯天线天线）


计时地毯天线材料环保且防水、防滑、防静电、使用维护、运输储存方便。

计时感应天线地毯式收卷方式设计，便于快速展开和撤收，拒绝现场组装式安装。可根据跑道宽度定制地毯天线

单块计时地毯天线长度为8米，宽度为0.6米（可以根据实际情况进行定制）

单块计时地毯天线的重量：20Kg±5Kg（长度不同重量有所区别）。

低频工作，抗强干扰，不受大气环境影响。射频ＲＦＩＤ技术发射频率:１２５ＫＨz  接收频率：2.4GHz



每当运动训练员带着计时芯片腕带标签经过跑道处计时线圈时，125K地毯天线能够立即触发计时芯片腕带标签信息，计时芯片腕带标签实时主动发送数据给附近的读写器，读写器再将读到的卡数据上传给连接的计算机，计算机得到运动训练员的有关信息，并记录下通过时的对应时刻，用**软件对该信息作一系列处理。跑步起始时间可用电子发令触发计时，触发距离空旷坏境1000米 ，或者主机设备手动启动计时或者软件启动计时，三种计时方式满足多样化的计时场景要求，上传给计算机后台系统软件，后台系统软件将采集到的开始时间、卡片信息与相应运动训练员信息对应，统计比赛情况，从而实现对跑步项目自动计时的目的。

4. 中长跑RFID运动训练计时计圈系统特点

实时性高：处于场区内的标签一旦被触发，立即上传数据进行，软件处理计时信息及统计并将时间名次信息保存在数据库中；

抗干扰性强：人体、金属、粉尘、潮湿不会对系统造成任何的影响，产品鲁棒性经严格测试；

实时精度高：系统计时精度为20ms，

安装设备方便：产品设计时完全考虑安装的便捷性，125K低频与2.45G双频一体化读取实现精确计时要求，不要再布设其他设备，卡片下发结合软件便可实现中长跑运动训练计时计圈应用；

无串扰事件发生：当有同频或者不同频大功率微波设备同时使用时，产品会灵活跳频，躲避干扰源；

数据容量大：系统中读卡器使用2.45G频段作为数据流通主要通道，数据的通信速率为2Mbits/S；

多标签同时识别：每个读卡器能够同时识别200张在读卡器区域的卡片，无冲撞无串扰；

EMI、EMS能力强，卡片发射功率为手机发射功率的千分之一，绿色无电磁波辐射危险。不会与蓝牙、802.11、无线局路网无**;

低功耗、长寿命：电子标签只有在进入地感线圈触发区域时才会发送数据，在未进入地感线圈区域或者长时间在同一地感线圈区域时，电子标签处于休眠状态，这样**降低了电子标签的功耗，延长了电池的使用寿命；

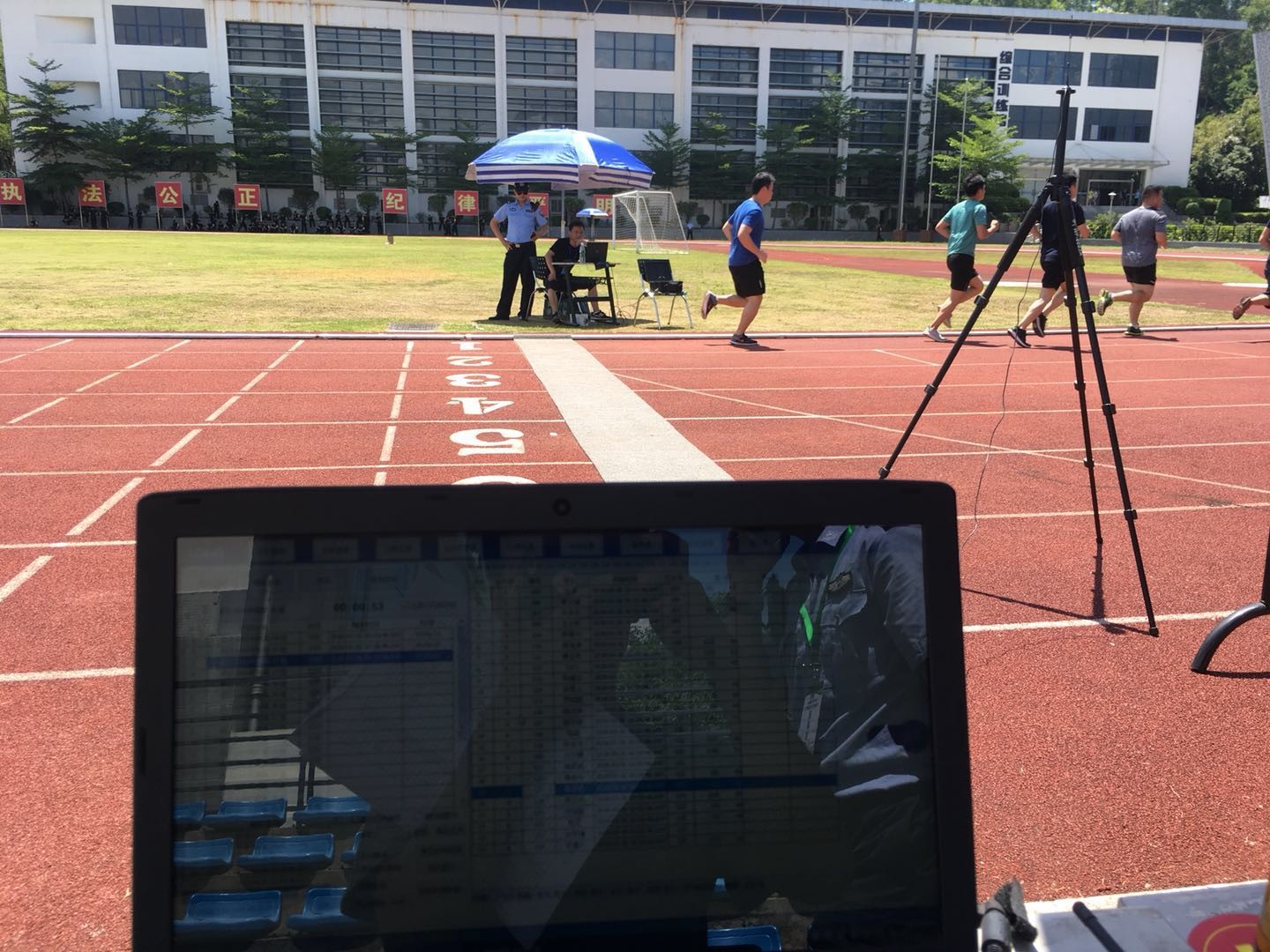

5. 现场实施案例

a) 2019年全国首届社会应急力量技能竞赛区域体能考核（重庆片区）

b) 2019年广东消防考核

c) 2018深圳交警体能测试
